Kombinační logické obvody

Hodnoty obvodu jsou závislé pouze na kombinaci vstupních proměnných. Obvody reagují na vstup okamžitě a nemají žádnou paměť.

Skládají se pouze z hradel a nemají zpětnou vazbu.

Multiplexor

Z několika vstupů vybírá jeden – pracuje jako přepínač. Podle binární kombinace na řídícím vstupu se vybere logická úroveň z příslušného vstupu a generuje výstup.

ukázka

Demultiplexor

Opak k multiplexoru, převádí sériový vstup na paralelní výstup. Přenáší logickou hodnotu z jednoho datového vstupu na jeden z $2^N$ výstupů

Dekodér

Převádějící $N$ vstupů na $M$ výstupu (převod mezi dvěma binárními kódy). Pokud je $M = 2^N$, potom se jedná o binární dekodér.

ukázka

Některé výstupy mohou být nevyužity. Pro dekodér BCD (binary code decimal) se 4 vstupy je využito jen 9 z 16 výstupů:

ukázka

Kodér

Opačná funkce k dekodéru. Pro každou kombinaci vstupních proměnných produkuje jedinečný výstupní binární kód.

Pro $2^N$ vstupů existuje $N$ výstupů.

Binární sčítačka

Princip je sčítání jednotlivých bitů na stejných pozicích spolu s přenosem, který vzniká pokud dojde k sečtení dvou jedniček.

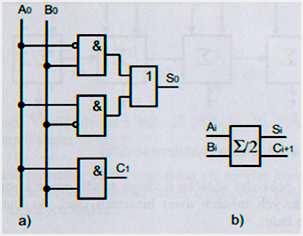

Neúplná binární sčítačka

Nemá vstup carry (přenos z nižšího řádu).

A	B	S	C
0	0	0	0
0	1	1	0
1	0	1	0
1	1	0	1

ukázka

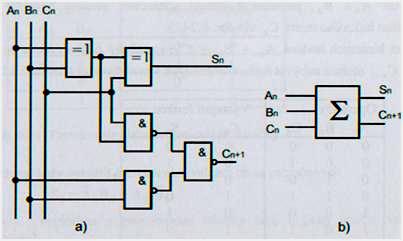

Úplná binární sčítačka

Má vstup carry (přenos z nižšího řádu).

A	B	Cin	S	Cout
0	0	0	0	0
0	1	0	1	0
1	0	0	1	0
1	1	0	0	1
0	0	1	1	0
0	1	1	0	1
1	0	1	0	1
1	1	1	1	1

ukázka
